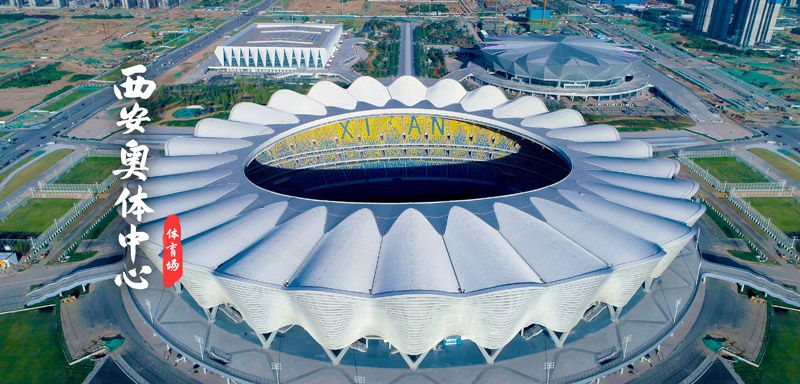

西安奧體中心專為舉辦即將到來的 2021 年中國全運會而建，是陜西省最大的體育場館。
該中心于 2020 年 7 月竣工，總建筑成本為 11.2 億美元，占地 866,667 平方米，設有三個不同的場館：一個擁有田徑設施的 60,000 個座位的田徑場；可容納 18,000 人的體育館；以及可容納4000名觀眾的游泳和跳水館。第十四屆全運會閉幕后，該中心將轉型為承辦國際體育賽事、展覽和會議，同時作為周邊城鎮的多功能體育中心。
隨著雄心勃勃的項目計劃付諸實施，為西安奧體中心設計和供應音響系統的合同被授予經銷商和安裝商 EZPro，他們的任務是提供可靠的“永遠在線”的解決方案這也很靈活且易于使用。
“我們在西安奧體中心的系統設計中必須克服的挑戰包括遠距離數字音頻信號傳輸、D/A 信號切換和音頻信號延遲”，該項目的技術設計師 EZPro 的張先軍解釋說?！暗钱斦劦綖轫椖恐付鶄€數字混音器時，我們知道我們不必超越 Allen & Heath 的數字混音器系列，Dante 卡支持可擴展的冗余音頻傳輸”。安裝中部署的所有三個 Allen & Heath 產品系列 - dLive、Avantis 和 SQ - 都建立在 XCVI 96kHz FPGA 引擎上，無論主系統和備用系統如何提供一致的高分辨率低延遲音頻標準它們的外形。
為了確保在發生單點故障時不會中斷音頻，EZPro 在整個系統中實施了冗余，從麥克風到揚聲器——以及介于兩者之間的一切。在輸入階段，非冗余模擬信號源通過無源??分配器進行連接，以將離散信號傳送到主系統和備用系統。在三個場地中的每一個中，都部署了一對 Allen & Heath 混音器，始終同時運行，以便在信號丟失的情況下進行無縫切換。主混音器和備用混音器的 Dante 輸出分別饋送到主 Dante 網絡和輔助 Dante 網絡，第三個獨立網絡僅用于整個綜合體的控制信號。在輸出級，帶有 Dante 和模擬輸入的放大器是讓您安心的首選。

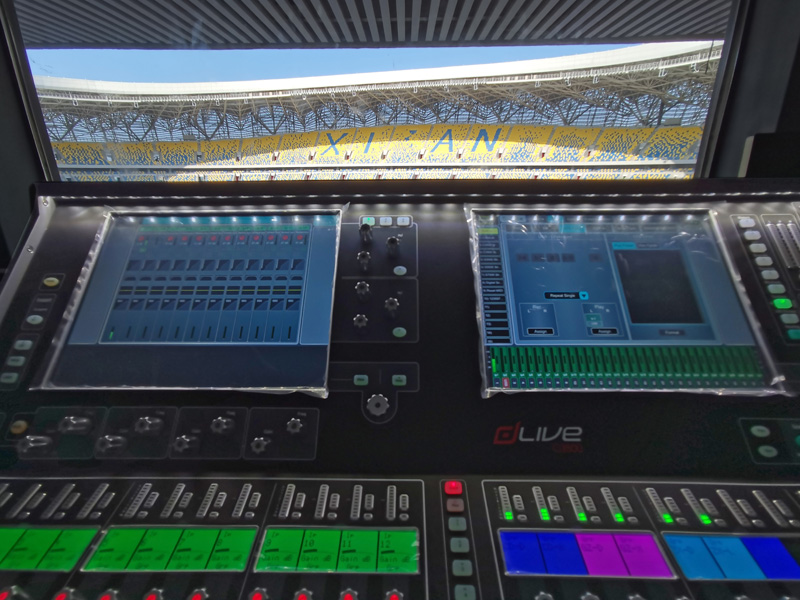

對于主體育場，dLive C3500 Surface 與 CDM48 MixRack 配合形成主系統。dLive C3500 是 dLive 系列中最緊湊的雙屏 Surface，使操作員能夠利用 dLive 直觀的 Harmony UI，同時保持緊湊的 24 推子框架尺寸。與所有 dLive 系統一樣，MixRack 提供 128 個輸入處理通道，具有可配置的 64 總線架構，允許安裝人員選擇適合應用程序的 MixRack I/O 配置。對于體育場的備份系統，EZPro 選擇了 Avantis，這是一個獨立的混音器，提供 24 個推子、64 個輸入通道和 42 個混音總線，以及一個 GX4816 I/O 擴展器來鏡像主系統的模擬 I/O。dLive 和 Avantis 都配備了 Dante I/O 卡以與主要和次要 Dante 網絡集成。在另一端，一個由 34 個 Powersoft Quattrocanali 4804 DSP+D 放大器組成的機架 - 直接連接到主 Dante 網絡，輔助網絡通過 DT168 轉換為模擬 - 為遍布整個體育場的 136 個 EAW 揚聲器供電。

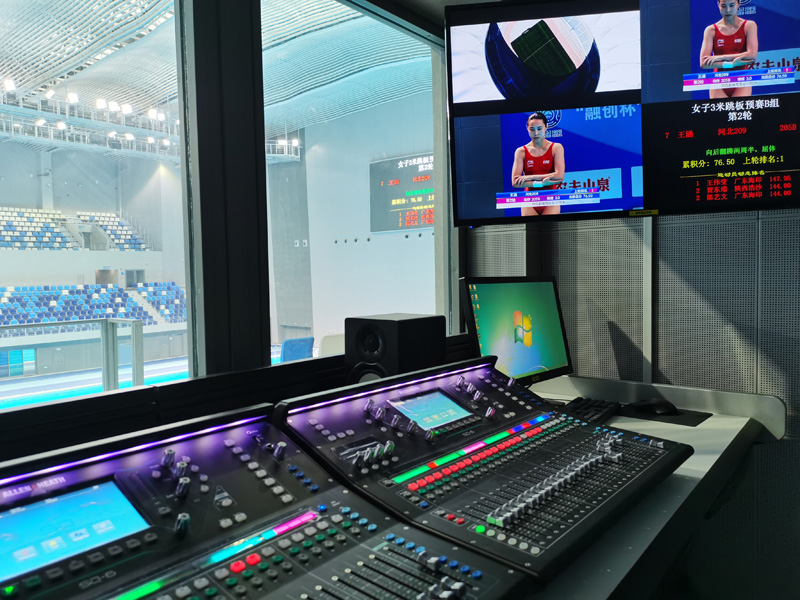

在體育館中，主系統也圍繞 dLive C3500 Surface 構建，這次搭配了緊湊型 CDM32 MixRack，使用 SQ-7 作為備用系統。SQ-7 的 32 個板載麥克風前置放大器反映了 CDM32 上的 32 個麥克風輸入，手頭有 33 個用于控制的推子。與體育場一樣，兩個系統都通過 Dante I/O 卡與 Dante 網絡集成，為體育館的 Powersoft 放大器機架和 EAW 揚聲器提供冗余的 Dante 饋送。
在體育場和體育館中選擇 Allen & Heath 的旗艦 dLive 系統在很大程度上要歸功于系統的模塊化特性，以及它在 Surface 位置方面提供的靈活性?！霸谥黧w育場和體育館，控制室沒有可打開的觀察窗”EZPro 的張先軍指出?！坝捎?dLive 音頻引擎位于 MixRack 中，我們可以在需要時自信地更改 Surface 的位置。我們可以有效降低控制界面崩潰的風險，同時滿足靈活調整位置、易用性和快速設置的要求?！?/p>
